一、裝置概述

電力系統高壓設備在長期運行過程中常出現表面氧化腐蝕、緊固螺栓松動，觸點和母線連接處老化等問題，造成設備過熱甚至出現嚴重事故。而開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫，傳統的測溫方式都無法有效地解決這個問題。無線接點測溫裝置將測溫傳感器安裝到開關柜內的帶電接點觸點上，并以無線傳輸方式將溫度數據上傳至接收端，由接受終端通過液晶顯示，并通過RS485總線將溫度數據上傳至客戶端后臺軟件。當檢測到接點溫度異常時，系統可自動遠程報警，以便及時消除事故隱患。

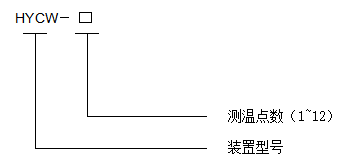

二、型號說明

三、技術指標

Ø工作電源：AC85～265V/DC110～300V　　　Ø絕緣性能：≥100MΩ

Ø工作溫度：－20℃～＋65℃　　　　　　　　  Ø工作濕度：≤95％RH

Ø海拔高度：<3km　　　　　　　　　　　　　Ø介質強度：≥AC2000V

Ø溫度測量精度： ±1℃　　　　　　　　　　　Ø溫度測量周期時間：5S

Ø無線觸點測溫范圍：-55℃～＋125℃

Ø發射模塊與接受模塊間空曠距離： <100米

Ø抗電磁干擾性能：符合IEC255－22的標準規定

Ø通訊方式：RS485通訊接口，MODBUS的RTU通信協議

Ø測溫壽命：測溫發射端內3.6V鋰電池，正常工作時間大于5年

四、裝置功能

1、多路開關接點在線溫度實時數據顯示；

2、報警溫度▲▼限設定數據顯示；

3、事件記錄功能：記錄近十次超溫報警數據，所有數據均帶有時標記錄；

4、當前日期、時間設定功能；

5、通訊地址和波特率設定功能；

6、系統可自動遠程超溫報警；

7、設備自檢功能和自動回復功能，當本設備在運行過程中由于外在的干擾和惡劣環境時能自動啟動備份程序而自動恢復正常功能；

8、通過RS485總線將溫度數據上傳至客戶端后臺軟件顯示。
